Радиоантенна

Откройте дверь задка.

Снимите при помощи пластмассового клина заднюю потолочную накладку.

Снимите верхнюю отделку стойки C/D (задней).

Осторожно потяните вниз панель потолочной обивки.

Сзади потолочная обивка крепится к крыше с помощью «липучки».

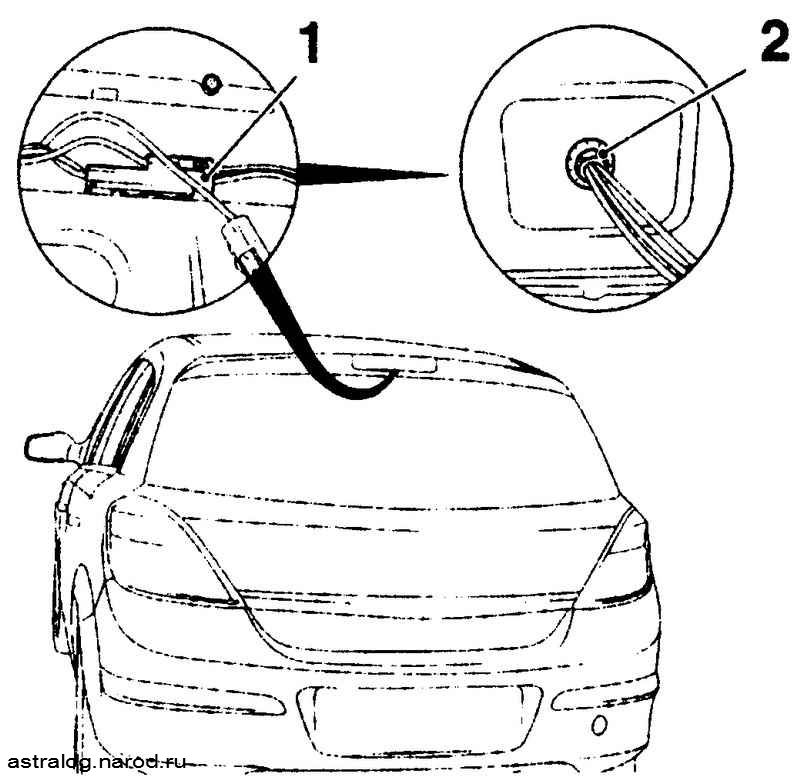

Рисунок 7.34. Разъем электропроводки и гайка крепления наружной антенны: 1 – разъем электропроводки; 2 – гайка крепления

Рассоедините разъем электропроводки от основания антенны (рисунок 7.34).

Отпустите крепежную гайку, отсоедините кабель и извлеките основание антенны из отверстия в крыше автомобиля.

Установка производится в порядке, обратном снятию.

Затяните гайку крепления основания антенны требуемым моментом 5 Н·м.
