Рычаги стеклоочистителей
| Вымойте ветровое стекло, включите и снова выключите стеклоочистители – они должны оказаться в крайнем нижнем положении. |
| Отметьте положение резиновых щеток стеклоочистителей, для чего наклейте на ветровое стекло скотч или изоляционную ленту вдоль щетки. |

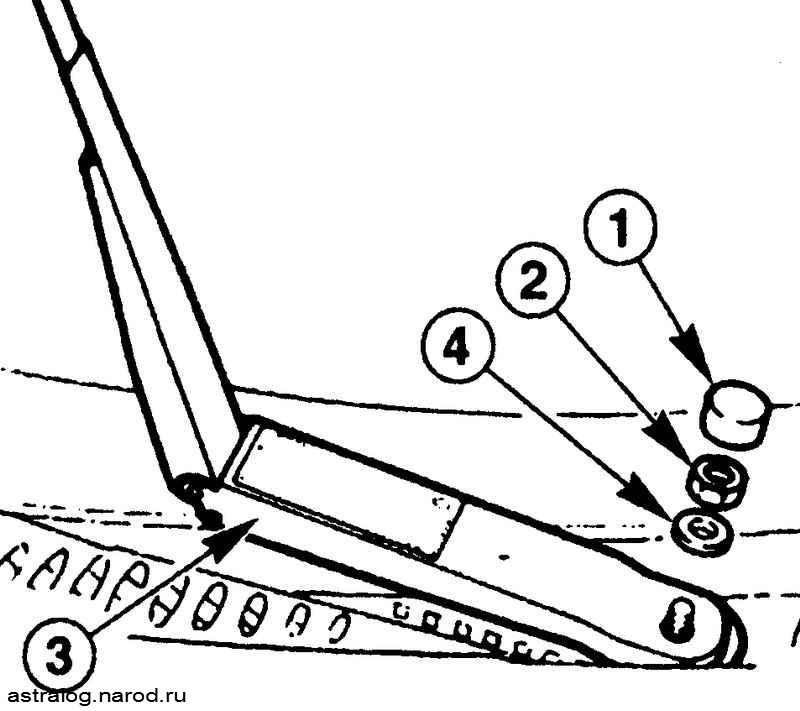

Рисунок 7.13. Компоненты рычага стеклоочистителя: 1 – колпачок; 2 – крепежная гайка; 3 – рычаг; 4 – шайба |
|
|
| Подденьте отверткой защитный колпачок и снимите его со шпинделя оси рычага (рисунок 7.13). |
 Колпачки оборудованы резьбовым соединением, выворачивайте их вручную до тех пор, пока не появиться достаточный зазор между колпачками и рычагом. |
|
|
Рисунок 7.14. Снятие рычага стеклоочистителя: 1 – рычаг; 2 – специальный инструмент; 3 – болт |
|
|
| Отпустите крепежную гайку примерно на 2 оборота. Слегка раскачивая рычаг стеклоочистителя из стороны в сторону, стяните его с посадочной втулки шпинделя оси, при необходимости воспользуйтесь подходящим инструментом (рисунок 7.14). |
| Полностью отверните гайку и снимите рычаг стеклоочистителя со шпинделя. |
| Убедитесь, что положение привода стеклоочистителей соответствует крайнему положению, при необходимости включите привод и установите требуемое положение. |
| Установите рычаг на посадочную втулку шпинделя так, чтобы щетка стеклоочистителя совпала с ранее наклеенной клейкой лентой (скотчем). |
| Заверните крепежную гайку рычага вручную. Закройте капот, промойте ветровое стекло и через некоторое время включите стеклоочистители – при работе щетки стеклоочистителей не должны выходить за пределы стекла, а при выключении привода должны вернуться в крайнее нижнее положение. В противном случае отпустите гайку и повторите установку соответствующего рычага. |
| По окончании регулировки затяните крепежные гайки требуемым моментом и установите на место защитные колпачки. |
|
