Автоматическая коробка передач - АКП
Для Astra G По заказу на некоторых моделях Astra устанавливается четырехступенчатая автоматическая КП. Она состоит из гидротрансформатора, планетарной коробки передач, муфт и тормозных лент с гидравлическим приводом. Дифференциал агрегатируется как одно целое с коробкой передач и сходен с тем, который применяется с механической коробкой передач. Гидротрансформатор выполняет роль сцепления между двигателем и коробкой передач, а также увеличивает крутящий момент во время разгона автомобиля. Планетарная коробка передач обеспечивает четыре скорости вперед и одну скорость заднего хода. Автоматическая КП имеет электронное управление и три режима работы: ''Economy" — экономичный, "Sport" — спортивный и "Winter" — зимний.

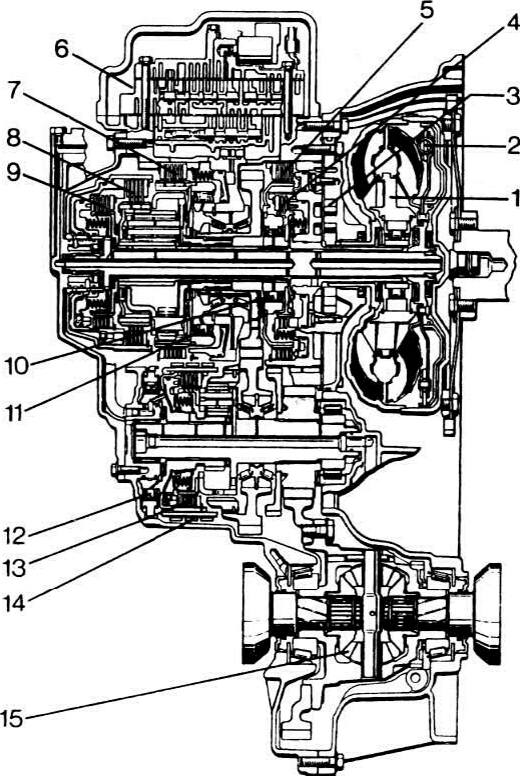

1 — гидротрансформатор. 2 — фрикцион гидротрансформатора. 3 — гидравлический насос. 4 — многодисковый тормоз. 5 — многодисковый тормоз. 6 — клапанная коробка управления. 7 — многодисковый тормоз, 8 — многодисковое сиеплсние. 9 — многодисковое сиепление, 10— механизм свободного хода. 11 — механизм свободного хода. 12 - механизм свободного хода, 13 — многодисковое сцепление, 14 — тормозная лента. 15 — дифференциал.

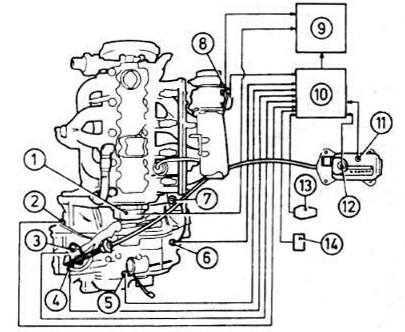

Рис. 7.17. Система электронного управления автоматической коробки передач. 1 — распределитель зажигания, 2 — датчик температуры рабочей жидкости, 3 — выключатель светового сигнала заднего хода/схемы запрета включения стартера, 4 — провода соленоидов, регулирующих давление, 5 — датчик скорости на входе. 6 — датчик скорости на выходе, 7 — подсоединение гибкого вала спидометра. 8 — датчик положения дроссельной заслонки. 9 — электронный блок управления двигателем. 10 — электронный блок управления автоматической коробкой передач, 11 — переключатель на режим работы "Winter" ("зимний"). 12 — переключатель режимов "Economy/Sport" ("экономичный/спортивный"). 13 — выключатель механизма перехода на понижающую ступень. 14 — выключатель световой сигнализации торможения Рычаг селектора — снятие и установка Включите ручной тормоз и проверьте, находится ли рычаг в положении "Р". Отсоедините отрицательный вывод аккумуляторной батареи. Снимите крышку селектора на центральной консоли управления (она удерживается зажимами с двух сторон). Снимите патрон лампочки освещения с крышки и отсоедините провод выключателя режима "Winier" ("зимний"). Ослабьте зажимной болт троса селектора и отверните контгайку. «тем отсоедините трос от рычага. Отсоедините провод от выключателя режимов "Economy/Sport" ("экономичный/спортивный") на рычаге.
Отверните стопорную гайку и снимите рычаг с шарнирной оси, затем снимите весь узел. Не пытайтесь разобрать узел. Установка осуществляется в порядке, обратном снятию, но после установки отрегулируйте трос.

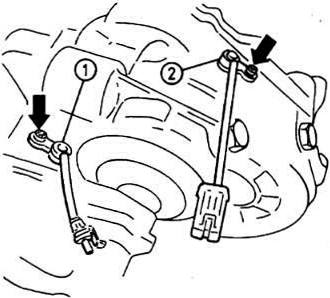

Отсоедините отрицательный вывод аккумуляторной батареи. Отверните две гайки и снимите крышку датчика с передней стороны коробки передач. Отсоедините штепсельный разъем датчика. Отверните винты датчика и снимите его с коробки передач. Возможна утечка жидкости, поэтому закройте отверстие для предупреждения загрязнения и потерь жидкости. Извлеките уплотнительное кольцо. Установка осуществляется в порядке, обратном снятию, с применением нового уплотнительного кольца. После проверьте уровень жидкости и, если надо, долейте ее. Датчики скоростей на входе/выходе — снятие и установка Датчики скорости расположены вверху картера. Датчик скорости на входе расположен ближе к левой стороне трансмиссии. Отсоедините отрицательный вывод аккумуляторной батареи. Отсоедините соответствующий провод. Отверните винт крепления датчика и снимите датчик. Возможна утечка жидкости, поэтому надо закрыть отверстие для предупреждения загрязнения и потерь жидкости. Извлеките уплотнительное кольцо. Установка осуществляется в порядке, обратном снятию, с применением нового уплотнительного кольца. После проверьте уровень жидкости и, если надо, долейте ее.
Электронный блок управления — снятие и установка Электронный блок управления расположен за перчаточным ящиком панели управления со стороны переднего пассажира. Отсоедините отрицательный вывод аккумуляторной батареи. Снимите перчаточный ящик. Отсоедините штепсельный разъем. Снимите блок управления с кронштейна и выньте его. Установка осуществляется в порядке, обратном снятию.
|
