Приборная панель и её компоненты

Описание дано для Astra G

Приборная панель — снятие и установка

Отсоедините отрицательный вывод аккумуляторной батареи.

В моторном отделении отверните зажимную втулку и отсоедините гибкий вал спидометра от узла коробка передач/трансмиссия.

Снимите кожух рулевой колонки.

Если требуется, снимите колпачки с винтов, затем удалите четыре винта (два верхних и два нижних) и снимите облицовку приборной панели.

Снимите три винта (один верхний и два нижних) крепления приборной панели и осторожно потяните на себя приборный щиток.

Надавите вниз на зажим крепления гибкого вала спидометра и освободите его.

Освободите зажимные кольца и отсоедините штепсельные разъемы с задней стороны приборной панели.

Снимите приборную панель.

Установка осуществляется в порядке, обратном снятию, однако проследите, чтобы гибкий вал спидометра не перекручивался и не застрял между приборной панелью и перегородкой моторного отделения.

Компоненты приборной панели — снятие и установка

После снятия приборной панели, как было указано в предыдущем разделе, порядок работы следующий.

Лампы предупредительной сигнализации и подсветки приборной панели

Поверните соответствующий патрон лампы против часовой стрелки и снимите его с печатной платы на задней стороне приборного панели.

Лампы смонтированы в единый узел с патроном и заменяются, как одна деталь.

Установка осуществляется в порядке, обратном снятию.

Стабилизатор напряжения

Снимите винт с задней стороны приборной панели. затем выньте стабилизатор напряжения, отсоединив контакты на печатной плате .

Установка осуществляется в порядке, обратном снятию; старайтесь не повредить контакты стабилизатора напряжения с печатной платой.

Указатели температуры и уровня топлива — модели без тахометра

Выньте установочный штифт одометра (счетчика пути) с передней стороны панели приборов.

Освободите два зажима в верхней части панели и снимите кожух панели.

Отверните два винта и выньте соответствующий прибор через переднюю сторону приборной панели.

Установка осуществляется в порядке, обратном снятию.

Спидометр

Сняв одометр и освободив зажимы в верхней части приборной панели, отверните четыре винта с задней стороны панели и снимите спидометр с передней стороны панели.

Установка осуществляется в порядке, обратном снятию.

Печатная плата

Снимите все лампочки и приборь: и стабилизатор напряжения, как указано выше в данном разделе.

Осторожно извлеките печатную плату из приборной панели.

Установка осуществляется в порядке, обратном снятию, однако надо убедиться в том. что печатная плата установлена правильно на задней стороне приборного щитка.

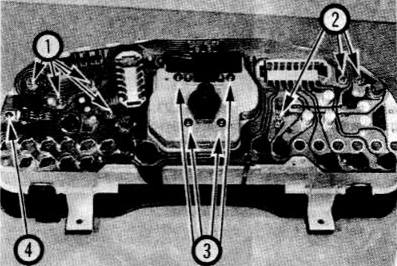

Рис. 12.27 Приборная панель (вид сзади) — модель оснащена тахометром: 1 — гайки крепления указателей температуры топлива; 2 — гайки крепления тахометра; 3 — винты крепления спидометра; 4 — винты крепления стабилизатора напряжения

Часы/многофункциональный дисплей — снятие и установка

Отсоедините отрицательный вывод аккумуляторной батареи.

Снимите радио/кассетный плейер.

Снимите резиновую прокладку с держателя, расположенного в передней части часов/многофункционального индикатора.

Снимите два центразьных винта.

Через установочное отверстие радио/кассетного плейера вытащите часы/многофункциональный индикатор из приборной панели.

Отсоедините штекерный разъем и выньте узел.

Установка осуществляется в порядке, обратном снятию, однако установите радио/кассетный плейер. как указано ниже в соответствующем разделе.

Вспомогательная предупреждающая система

Вспомогательная предупреждающая система отражает информацию на многофункциональном дисплее для предупреждения водителя о низком уровне масла в двигателе, охлаждающей жидкости в двигателе, для обмыва стекла, об износе тормозных накладок, о перегоревших лампочках световой сигнализации.

Предупреждение индицируется на многофункциональном дисплее и отражается на нем в первую очередь в приоритетном порядке.
