Система отопления вентиляции и кондиционирования

Описание дано для Astra G

Рис. 3.13. Детали системы отопления/вентиляции

В систему отопления/вентиляции входят: фильтр,улавливающий и цветочную пыльцу, трехскоростной вентилятор (расположенный в моторном отделении), сеть вентиляционных воздуховодов на уровне лица в центральной части и по бокам, с передней и задней стороны углублений для ног.

Корпус воздухораспределителя, играет роль центрального устройства, направляющего воздух в разные каналы и вентиляционные отверстия.

Холодный воздух входит в салон через облицовочную решетку, расположенную в передней части автомобиля, и проходит через фильтр. Если необходимо, воздушный поток ускоряется вентилятором и затем поступает через каналы и створки, в соответствии с установкой ручек управления. Застоявшийся воздух вытягивается через каналы, расположенные у заднего бампера. Если требуется, воздух проходит через серцевину нагревателя, который в свою очередь нагревается горячей жидкостью, поступающей от двигателя.

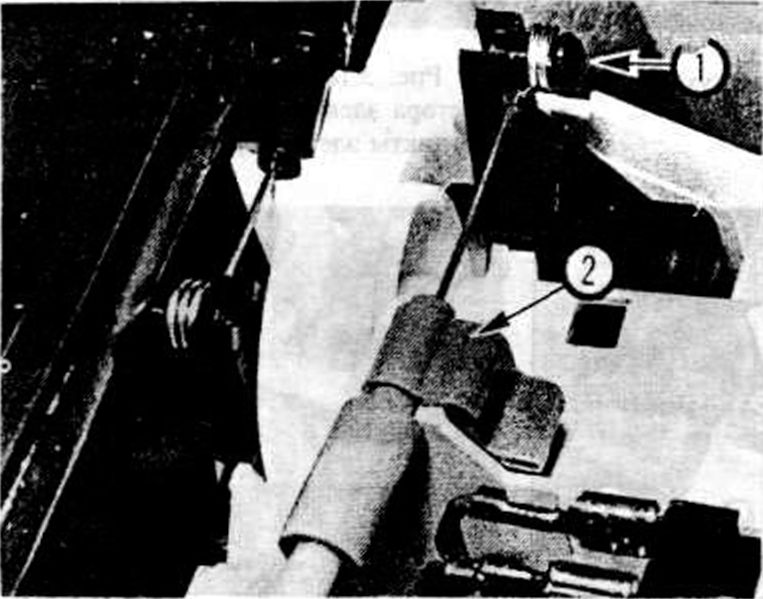

Рис. 3.14. Блок системы управления отоплением и вентиляцией извлечен, чтобы были видны; трос управления (1) и зажим (2)

Переключатель рециркуляции позволяет отсекать подачу наружного воздуха, и он внутри автомобиля движется по замкнутому контуру, когда нежелательно проникание неприятных запахов. Однако этим надо пользоваться только кратковременно. гак как рециркулирующий воздух портится.

Некоторые модели автомобилей оснащены передними сиденьями с электроподогревом. Температура регулируется автоматически термостатом.

Компоненты системы отопления/вентиляции — снятие и установка

Блок управления системой отопления/вентиляции

Снятие и установка

Снимите центральную панель (Рис. 3.13)

Осторожно вытащите блок управления системой отопления/вентиляции, стараясь не натягивать тросы управления и проводку.

Ослабьте зажимы и отсоедините тросы управления от выключателей температуры (один трос), распределения воздуха (два троса), заметив их расположение.

Отсоедините вилку, расположенную за блоком.

Отсоедините вакуумные шланги с задней стороны переключателя рециркуляции воздуха, запомнив их расположение.

Блок управления системой отопления/вентиляции теперь можно снять с автомобиля.

По желанию можно заменить лампочку освещения выключателя управления обогревателя.

Выключатель электромотора вентилятора и выключатель рециркуляции можно снять с блока управления, ослабив после снятия ручки выключателя.

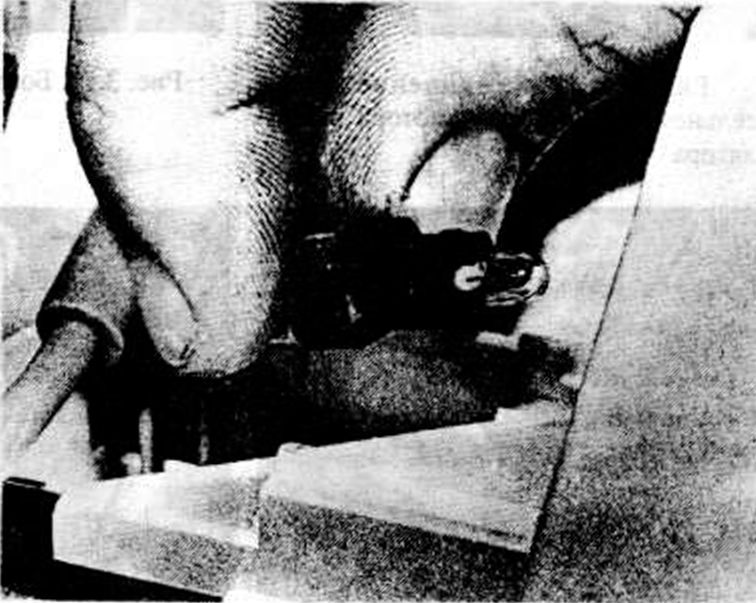

Рис. 3.15. Отсоединение держателя лампы освещения, выключатель управления обогревателем

Установка осуществляется в порядке, обратном снятию; обратите внимание на следующее.

Проверьте, надежность подсоединения тросов управления. Проверьте работу органов управления перед установкой центральной панели.

Тросы управления системы отопления/вентиляции — замена

Трос управления нижним воздушным потоком

Выньте блок управления системы отопления и вентиляции из приборной панели, как указано выше.

Освободите зажимы и отсоедините трос с задней стороны блока.

Отсоедините трос от рычага на корпусе воздухораспределителя.

Установите новый трос так. чтобы он проходил свободно без препятствий, и проверьте крепление троса.

Установите блок управления, как указано выше.

Трос упрощения верхним воздушным потоком

Снимите панель приборов

Выньте блок управления, освободите зажимы и отсоедините трос с заднейстороны блока.

Через отверстие в панели приборов отсоедините конец троса от рычага на корпусе воздухораспределителя.

Установите новый трос управления.

Установите панель приборов.

Электромотор вентилятора отопителя — снятие и установка

Отсоедините отрицательный вывод аккумуляторной батареи.

Снимите фильтр.

Снимите дворники ветрового стекла, если необходимо.

Снимите панель обтекателя ветрового стекла.

Отсоедините провод электромотора вентилятора. затем извлеките прокладку проводки из кожуха воздушного фильтра и протяните провод через отверстие в кожухе.

Аналогично, отсоедините вакуумные трубки от передней стороны кожуха, запомнив их расположение).

Отверните четыре болта (два с передней стороны и два с задней) и. перемешая корпус воздушного фильтра, снимите его.

Освободите два зажима и снимите верхнюю крышку электромотора вентилятора.

Отсоедините два провода электромотора вентилятора от резистора вентиляторного мотора, затем отверните два винта мотора и осторожно вытащите сборку.

Установка ведется в порядке, обратном снятию, однако обратите внимание на следующее.

Проверьте, надежно ли подсоединены и правильно расположены проводка и вакуумные трубки.

Установите дворники ветрового стекла

Резистор мектромотора вентилятора обогревателя — снятие и установка

Снимите яозлушный фильтр, чтобы открыть доступ к резистору.

Снимите один винт, затем отсоедините проводку и снимите резистор.

Установка осуществляется в обратном снятию порядке.

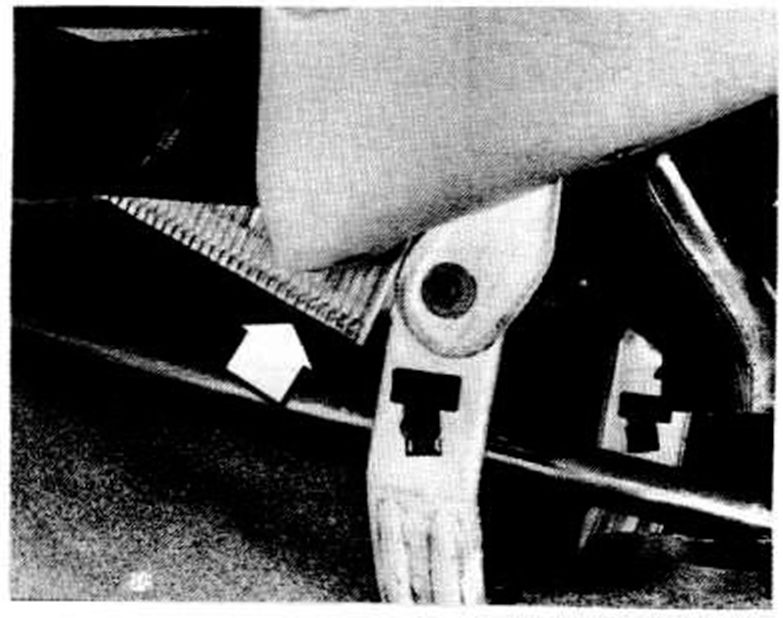

Рис. 3.26. Вытащите сердцевину нагревателя из кожуха

Серцевина нагревателя — снятие и установка

Для снижения потерь хладагента do время отсоединения шлангов можно слить жидкость из системы охлаждения или зажать шланги перегородки.

Поставьте подходящую емкость, затем отсоедините шланги от патрубков сердцевины обогревателя. Пусть хладагент стечет в сосуд.

Снимите центральную консоль

Осторожно отсоедините две трубы внизу воздухопроводов. расположенных впереди кожуха нагревателя.

Снимите пять болтов крепления нижней крышки сердцевины нагревателя, затем поднимите воздухопроводы. чтобы можно было вытащить крышку.

Осторожно выташите сердцевину нагревателя из кожуха (помните, что металлические ребра — острые и легко повреждаются).

Установка ведется в порядке, обратном снятию.

Убедитесь в том. что трубы надежно закреплены на воздухопроводах, а шланги системы охлаждения подсоединены к патрубкам нагревателя.

Заполните систему охлаждения.

Вентиляционные сопла системы вентиляции/обогревателя — снятие и установка

Вентиляционное сопло

Осторожно подденьте соответствующее сопло на панели приборов, пользуясь отверткой и кусочком картона под острием отвертки, чтобы не повредить поверхность, затем вытащите сопло.

При установке необходимо, просто нажав на сопло, вставить его в корпус на панели, пока не защелкнутся выступы в пазах.

Корпус вентиляционного сопла, расположенного со стороны водителя — снятие и установка

Снимите кожух рулевой колонки

Снимите окантовку панели приборов

Снимите вентиляционное сопло

Снимите поворотный переключатель освещения

Снимите верхний винт крепления корпуса сопла и нижний винт.

Осторожно вытащите зажим корпуса, доступ к которому открывается с правой стороны.

Осторожно вытащите корпус из панели приборов и отсоедините провода.

Установка осуществляется в порядке, обратном снятию.

Корпус вентиляционного сопла, расположенного со стороны пассажира — снятие и установка

Снимите ящик для перчаток

Снимите вентиляционное сопло, как указано выше.

Снимите верхний винт корпуса и нижний винт, затем осторожно вытащите корпус.

Установка осуществляется в порядке, обратном снятию.
