На Astra-H впервые используется новая Тормозные трубки и шланги. Тормозные трубки и шланги имеет больший наружный диаметр 5,14 мм и заменяет знакомые по Astra-G тормозные магистрали, которые имели диаметр 4,75 мм. Обе тормозных магистрали имеют одинаковый внутренний диаметр. |
Новые тормозные магистрали обеспечивают лучшую защиту от коррозии и имеют покрытие без содержания хрома (и тяжелых металлов). |
Тормозные магистрали поставляются в запасные части с неподготовленными для установки концами. |
При использовании этих тормозных магистралей при техническом обслуживании, соблюдайте следующие указания по подготовке концов (развальцовке). Может использоваться два вида соединений с развальцовкой: |
– развальцовка типа E (SAE) и развальцовка типа F (ISO). |
Для соединения двух тормозных магистралей может использоваться развальцовка типа E и типа F. Для соединения с отдельными узлами (например, гидравлическим модулятором, тормозным суппортом) используется развальцовка типа F. Концы трубок при развальцовке должны быть слегка покрыты маслом. |
1. Используя стальную щетку, снимите покрытие трубы на длине 6,5 мм начиная с конца, который будет развальцован. |
2. Зажмите тормозную магистраль в приспособлении для 5 мм тормозных магистралей. |
3. Используйте инструмент для развальцовки (E или F) для тормозных магистралей диаметром 4,75 мм. |
Захват (зажимной инструмент, 5 мм). |
Тормозные трубки и шланги с развальцовкой типа F. |
Инструмента для развальцовки типа F (4,75 мм). |
Развальцовка типа Е – II. |
Захват (зажимной инструмент, 5 мм). |
Инструмента для развальцовки типа Е (4,75 мм). |
Тормозных магистрали с развальцовкой типа Е. |
Пополните бачок гидропривода тормозной системы до метки «MAX» и закройте с помощью специального инструмента MKM-558-10. |

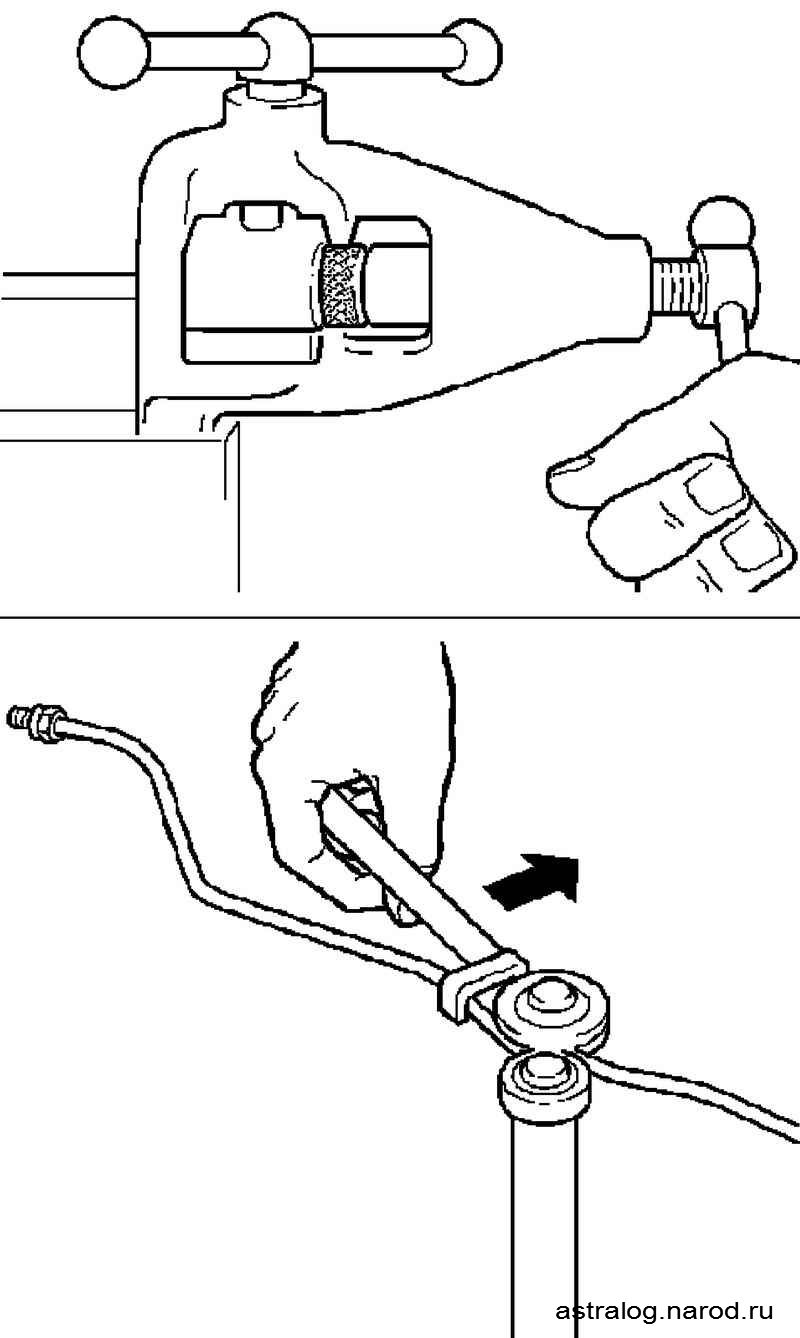

Трубки тормозной системы в основном поставляются без соединительных болтов и развальцовок. Используйте соединительные болты соответствующего диаметра при необходимости изготовления трубок тормозной системы. Установите соответствующий соединительный болт на трубку тормозной системы и развальцуйте конец трубки тормозной системы. |
Обращайте внимание на тип первоначальной развальцовки. |
|
|
Согните новые трубки тормозной системы, используя трубку тормозной системы, которая будет заменена, в качестве модели. |
Используйте развальцовочный инструмент во избежание изменения сечения. |
|
|
Дополнительные защитные оболочки для трубок тормозной системы должны быть установлены в первоначальном расположении (рисунок 6.23). |
Стопорные болты всех трубок тормозной системы затягиваются моментом 14 Н·м. |
При замене трубок тормозной системы, следите за тем, чтобы они проходили между электрическими линиями. Истирание приведет к отказу электрической системы. Расстояние между трубками тормозной системы и электрическими линиями должно быть не менее 25 мм. |
|
|
Снимите специальный инструмент MKM-558-10 с бачка гидропривода тормозной системы. |
Удалите воздух из тормозной системы и проверьте герметичность. |
Откорректируйте уровень тормозной жидкости так, чтобы он находился у метки « MAX». |
|
