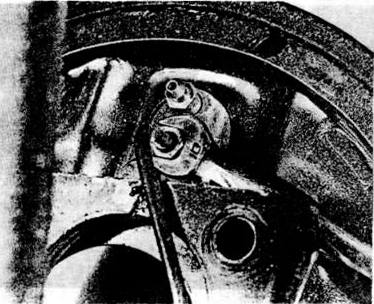

Задний тормозной колёсный цилиндр — снятие, ремонт и установкаСнятие Подложите клинья под передние колеса, затем поднимите передок автомобиля и надежно закрепите его стойками под мостом. Снимите ходовое колесо. Снимите тормозной барабан, как указано в предыдущем разделе. С помощью плоскогубцев снимите крючок верхней стяжной пружины с тормозных колодок, отметив их расположение, затем разведите верхние концы колодок в стороны, чтобы они освободились от тормозного цилиндра. Работая под капотом, снимите крышку бачка с тормозной жидкости и закрепите кусок полиэтилена на наливной горловине резиновой лентой, или снова установив крышку. Это позволит сократить потери жидкости при дальнейших операциях. Отверните гайку трубопровода тормозной жидкости от колесного тормозного цилиндра и отсоедините сам трубопровод. Старайтесь не натягивать трубку. Возможна утечка жидкости, поэтому заглушите оба конца для предупреждения загрязнения и дальнейшей утечки жидкости (рис. 9.16).
Открутите два крепежных болта с задней стороны опорного диска тормозных колодок и вытащите колёсный тормозной цилиндр. Ремонт Удалите щеткой грязь и пыль с колесного цишндра. стараясь не вдыхать пыль.
Снимите резиновые пылезащитные уплотнения с корпуса цилиндра. Поршни обычно выходят под давлением пружины; если надо, постучите легонько по торцу корпуса цилиндра через кусок дерева или используйте воздух низкого давления, например, от ножного насоса, к отверстию в задней части корпуса цилиндра. Осмотрите поверхности поршней и отверстия в корпусе цилиндров для выявления царапин или явного контакта металла с металлом. Если это очевидно, замените в целом узел тормозного цилиндра. Если поршни и отверстия в цилиндре находятся в хорошем состоянии, надо удалить уплотнения и поставить необходимые новые детали. Смажьте уплотнение поршней чистой тормозной жидкостью и вставьте их рукой в отверстие цилиндра с пружиной между ними. Опустите поршни в чистую тормозную жидкость и вставьте их в отверстие для цилиндров. Поставьте пылезащитные уплотнения и проследите. чтобы поршни ходили свободно. Установка Поставьте колесный тормозной цилиндр на опорный диск и затяните болты. Подсоедините трубопровод тормозной жидкости к цилиндру и затяните гайку. Подведите тормозные колодки к поршням, затем установите верхнюю стяжную пружину. Установите тормозной барабан и затяните винт. Если надо, вывинчивайте маховичок точной регулировки до тех пор, пока он не сядет на колодки. Снимите полиэтилен с горловины бачка с тормозной жидкостью и прокачайте соответствующий контур тормозной системы, как указано во втором разделе настоящей главы. Отрегулируйте тормоза, приводя в действие ножной тормоз. Щелкающий звук указывает на работу автоматического регулятора в барабане. Когда щелканье прекратится, регулировка закончена. Установите ходовое колесо и опустите автомобиль на землю. |
