Блок управления ABS
Важно соблюдать инструкции по работе с гидравлическим модулятором и блоком управления антиблокировочной системы тормозов. |
|
|
Снимите гидравлический модулятор с блоком управления антиблокировочной системы тормозов. |
Присоедините тягу крепления к гидравлическому модулятору. |
Отверните 2 заглушки от гидравлического модулятора. |

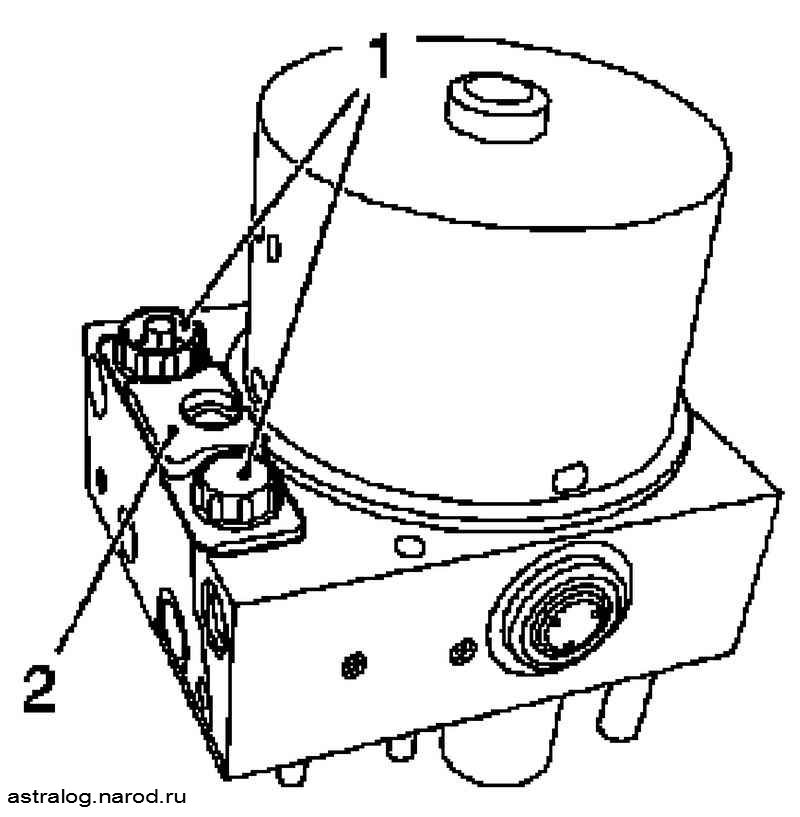

Рисунок 6.30. Снятие гидравлического модулятора: 1 – заглушки; 2 – удерживающая тяга |
|
|
Заверните 2 заглушки в гидравлический модулятор. |

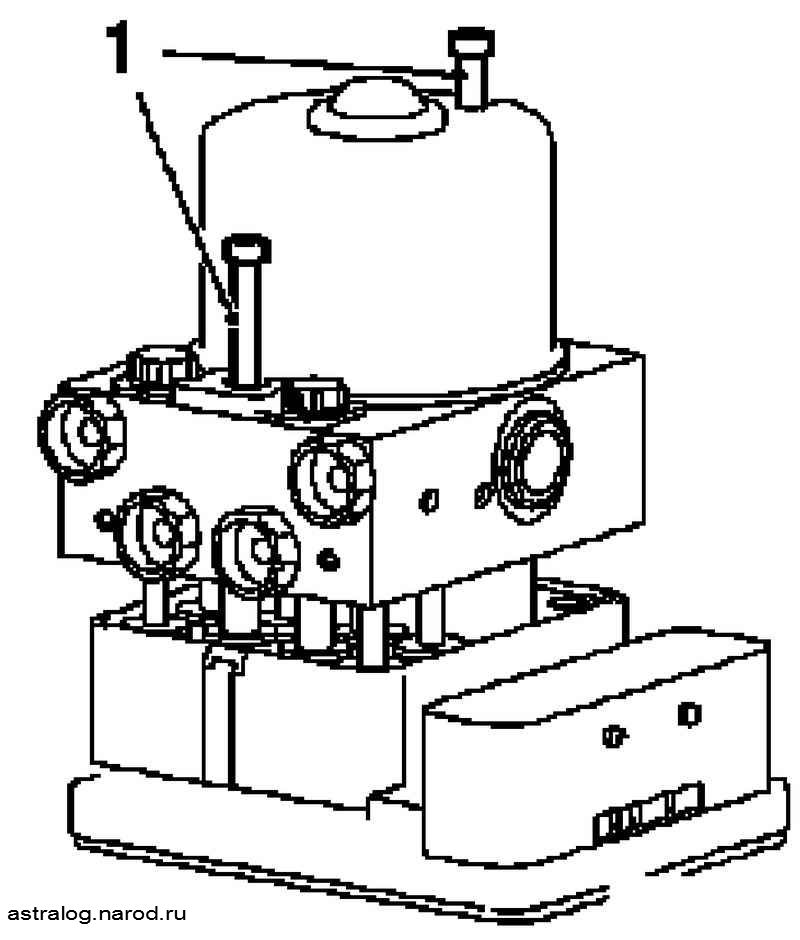

Отсоедините блок управления антиблокировочной системы тормозов от гидравлического модулятора, отвернув 2 болта крепления (рисунок 6.31). |
Снимите блок управления антиблокировочной системы тормозов с гидравлического модулятора, не наклоняя его. |
|
|
Отсоедините блок управления антиблокировочной системы тормозов от гидравлического модулятора. |

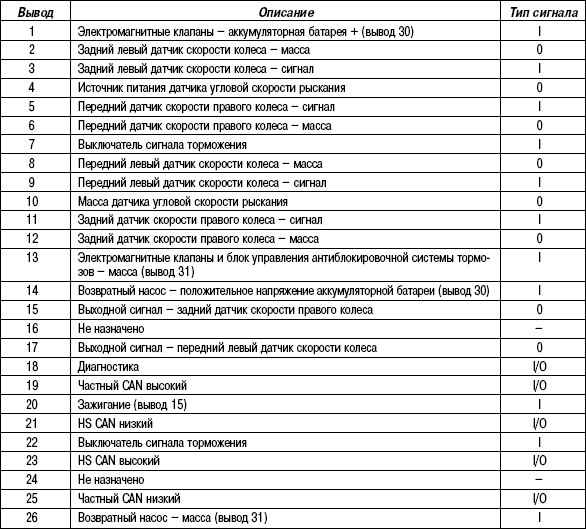

Разводка контактов разъема блока управления ABS
Рисунок 6.32. Установка адаптера: 1 – адаптер; 2 – направляющая |
|
|
Присоедините адаптер электродвигателя насоса к блоку управления антиблокировочной системы тормозов Установите адаптер в направляющую (рисунок 6.32). |
Усилие сборки может достигать 130 Н. |
|
|
Присоедините новый блок управления антиблокировочной системы тормозов к гидравлическому модулятору и затяните моментом 5,5 Н·м. |
Установите блок управления антиблокировочной системы тормозов на гидравлический модулятор аккуратно, не наклоняя его. |
Отсоедините удерживающую тягу от гидравлического модулятора. |
Отверните 2 заглушки гидравлического модулятора. |
Снимите удерживающую тягу. |
Заверните 2 заглушки гидравлического модулятора. |
Установите гидравлический модулятор с блоком управления антиблокировочной системы тормозов. |
При замене блока управления антиблокировочной системы тормозов, после установки выполните программирование с помощью программы TECH2. |
|
