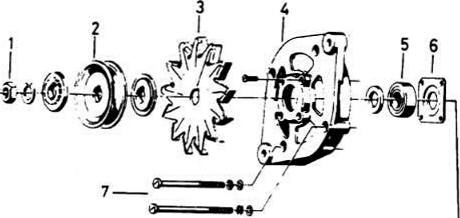

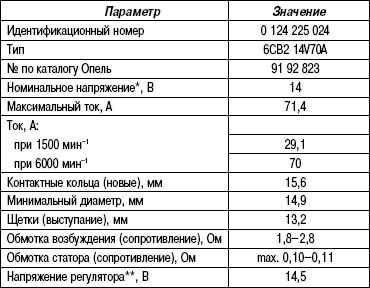

Генератор - снятие и установкаГенератор (Bosch)
Для Astra G Отсоедините отрицательный вывод аккумуляторной батареи. Для лучшего доступа отсоедините воздухопроводы от воздухоочистителя и от воздушной коробки или от корпуса дросселя, где требуется, и снимите их. Отсоедините провода от клемм с задней стороны генератора, заметив их расположение, или отсоедините штепсельный разъем. Снимите приводной ремень. Отверните два болта и две гайки и извлеките шайбы и изоляционные втулки, заметив их расположение. обратите внимание на провод заземления на "массу", подключенную к верхним болтам генератора. Снимите генератор, стараясь не повредить его. Установка осуществляется в порядке, обратном снятию, с учетом следующего. Где требуется, проверьте, чтобы провод заземления на массу был расположен на верхнем болту генератора. Установите и натяните приводной ремень генератора. как указано.
Генератор типа DeIco-Remy

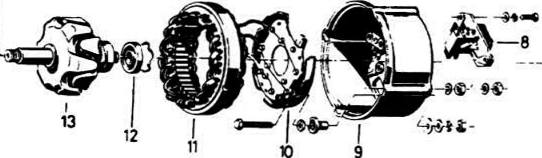

Держатель щеток и регулятор напряжения скомбинированы в одном узле. Для доступа к сборке генератор необходимо частично разобрать, как указано ниже. Если регулятор напряжения неисправен, следует заменить весь узел. Снимите генератор, как указано выше. Проведите линию поперек кожуха конца ведущего вала и торцевого корпуса контактных колец для обеспечения правильного выравнивания во время сборки. Отверните три сквозных болта и отделите кожух вала от кожуха контактных колец и статора. Проверьте состояние контактных колец и, если надо, удалите грязь ветошью или очень тонкой стеклянной шкуркой. Сняв три гайки и шайбы крепления проводов статора, выньте сборку статора Снимите винт и извлеките диодный блок. Сняв два винта крепления держателя щеток и стабилизатора напряжения к корпусу контактных колец, снимите сборку держателя щеток. Проверьте, чтобы щетки двигались свободно в своих направляющих и чтобы длина щеток была в пределах, указанных в технических характеристиках. Для установки новых щеток отпаяйте концы соединений держателя и припаяйте новые провода. Проверьте, чтобы новые щетки двигались свободно в направляющих. Перед установкой сборки держателя щеток отведите в сторону щетки с помощью подходящего инструмента. Установите диодный блок и сборку статора. Установите генератор, как указано в предыдущем разделе. Генератор тока типа Bosch

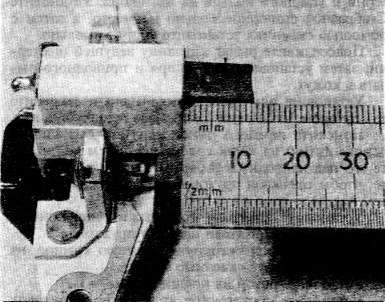

Держатель щеток и стабилизатор напряжения скомбинированы в одном узле, который закреплен болтами в торце генератора. Если неисправен стабилизатор напряжения, необходимо менять всю сборку. Отсоедините воздухопроводы от воздухоочистителя и воздушной коробки или корпуса дросселя и, где требуется, чтобы обеспечить необходимый доступ. Отсоедините отрицательный вывод аккумуляторной батареи. Удалите два винта и выньте сборку держатель щеток/стабилизатор напряжения Проследите, чтобы щетки двигались свободно в направляющих и чтобы длина щеток находилась в пределах, указанных техническими характеристиками
Если есть какие-либо сомнения относительно состояния щеток, лучше заменить их. как указано ниже. Зажмите провод щетки плоскогубцами и отпаяйте его. Выньте щетку. То же самое сделайте с другими щетками. После установки новых пружин на щеткодержатель вставьте новые щетки и проследите, чтобы они двигались свободно в направляющих. Если они заедают, слегка отполируйте их бархатным напильником или тонкой стеклянной шкуркой. Припаяйте концы проводов щеток к щеткодержателю. Проверьте состояние контактных колец и, если необходимо, удалите грязь с них ветошью или очень тонкой стеклянной шкуркой. Установите сборку щеткодержатель/стабилизатор напряжения и затяните винты. Установите генератор, как указано выше. Подсоедините отрицательный вывод аккумуляторной батареи. Установите воздухопроводы. |
