Ключи, замки, сигнализация
| Автомобиль может быть оборудован системой дистанционного управления замками дверей. В этом случае применяется один ключ для всех замков (рисунок 1.10). |
| Ключ является составной частью электронной системы блокировки пуска двигателя. В комплекте с основным ключом поставляется запасной. |
| Рекомендуется хранить запасной ключ в безопасном месте, например дома. |
| Ключ со складной бородкой |
| Чтобы разложить ключ, нажмите кнопку. Для того, чтобы сложить ключ, нажмите ту же кнопку и зафиксируйте бородку ключа до ощутимого щелчка (см. рисунок 1.10). |
| Блокировка дверей от открывания детьми |
| Пользуйтесь блокировкой от открывания детьми во всех случаях, когда они находятся в автомобиле. Несоблюдение этого правила может привести к травмам или несчастным случаям. Соответствующим образом проинформируйте своих пассажиров. |
| Для того чтобы заблокировать дверь, поверните рычаг на замке задней двери ключом или отверткой из вертикального положения в горизонтальное (рисунок 1.11). |
| Устройство дистанционного управления |
Рисунок 1.12. Кнопки дистанционного управления замками дверей |
|
|
| Устройство дистанционного управления встроено в ключ (рисунок 1.12). |
| Дистанционная система управляет центральным запорным устройством, механическим противоугонным устройством и устройством противоугонной сигнализации. |
| Кроме того, в автомобилях с электронным управлением система управляет стеклоподъемниками на всех дверях. |
| Устройство дистанционного управления имеет дальность действия примерно 3 м. Для того чтобы воспользоваться им, направьте устройство дистанционного управления на автомобиль. |
 На дальность действия дистанционной системы могут влиять окружающие условия. |
|
|
| Обращайтесь с устройством дистанционного управления бережно. Не подвергайте его воздействию влаги и высокой температуры, избегайте использования без необходимости. |
| Индикация функционирования устройства выполняется включением аварийного светового сигнала. |
| Запись и вызов индивидуальных установок |
| автомобиля с помощью устройства дистанционного управления |
| При запирании автомобиля посредством устройства дистанционного управления запоминаются текущие параметры настройки климат-контроля и освещения щитка приборов. Параметры настройки, сохраненные разными устройствами дистанционного управления, восстанавливаются при использовании соответствующего устройства дистанционного управления. |
| Неисправность дистанционного устройства |
| Если управление центральным запорным устройством с помощью устройства дистанционного управления невозможно, причина неисправности может заключаться в следующем: |
| – превышена дальность действия устройства дистанционного управления; |
| – напряжение батареи устройства дистанционного управления слишком низкое; |
| – многократные, следующие одна за другой попытки использования устройства дистанционного управления за пределами дальности приема автомобиля (например, расстояние до автомобиля слишком велико, вследствии чего устройство дистанционного управления перестает распознаваться); |
| – перегрузка центрального запорного устройства в результате частых, многократных воздействий (электропитание устройства кратковременно прерывается); |
| – наложение радиоволн за счет наличия внешних радиоустройств высокой мощности. |
| Замена элемента питания устройства дистанционного управления |
| Если дальность действия устройства дистанционного управления снижается, следует заменить элемент питания. |
Рисунок 1.13. Замена элемента питания устройства дистанционного управления |
|
|
| Раскройте устройство дистанционного управления (рисунок 1.13). |
| Замените батарею, соблюдая при этом последовательность монтажа деталей. |
| Синхронизация устройства дистанционного управления |
| После замены элемента питания отоприте дверь автомобиля обычным способом. Установите ключ в замок зажигания, при этом произойдет автоматическая синхронизация устройства дистанционного управления. |
| Запирание дверей дистанционным устройством |
| Нажмите на клавишу устройства дистанционного управления, как показано на рисунке 1.14, при этом замки дверей автоматически закроются. |
| Блокировка с помощью механического противоугонного устройства |
| Все двери должны быть закрыты. Не позже чем через 15 с после запирания повторно нажмите клавишу устройства дистанционного управления, как показано на рисунке 1.15. |
| Замки всех дверей заблокируются от открывания. |
| Если включалось зажигание, необходимо открыть и закрыть дверь водителя, чтобы автомобиль можно было снова заблокировать. |
 Не блокируйте замки, если в автомобиле находятся люди. Деблокирование изнутри невозможно. |
|
|
| Отпирание дверей дистанционным устройством |
| Нажмите клавишу устройства дистанционного управления, как показано на рисунке 1.16. |
| Отпирание и запирание дверей изнутри |

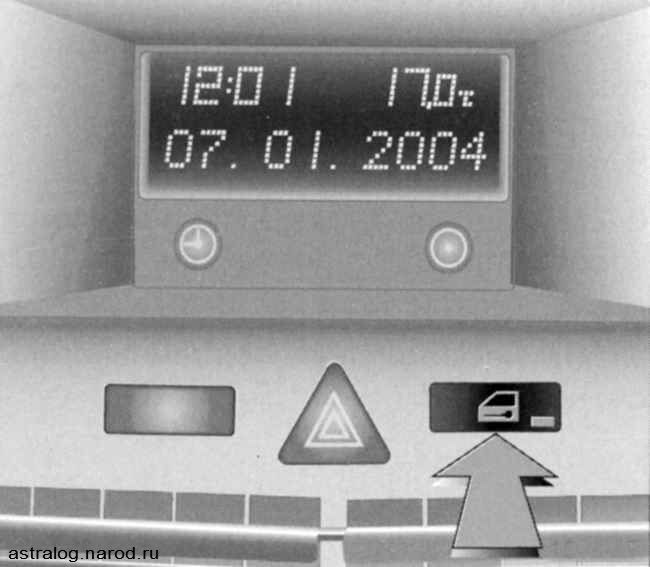

Для того чтобы запереть или отпереть двери изнутри, нажмите клавишу центрального запорного устройства  , расположенную на средней консоли приборной панели (рисунок 1.17). |
Рисунок 1.17. Клавиша отпирания и запирания дверей автомобиля изнутри |
|
|
| Когда ключ вставлен в замок зажигания, запереть автомобиль можно только в том случае, если закрыты все двери. |
| При включенном механическом противоугонном устройстве отпереть двери этой клавишей невозможно. |
|
|
| При незакрытой двери водителя центральное запорное устройство не работает. |
| Для запирания дверей изнутри (например, чтобы предотвратить нежелательное проникновение в салон посторонних) нажмите клавишу центрального запорного устройства на средней консоли. |
| После отпирания двери водителя обычным способом (с помощью ключа) отпираются все двери автомобиля. |
|
|
| Запертые центральным запорным устройством двери можно открыть изнутри, потянув ручку на внутренней стороне двери. Одновременно с этим отопрется и центральное запорное устройство. |
| Запертые двери при аварии отпираются автоматически (в случаях повреждения автомобиля, для оказания помощи снаружи), в дополнение к этому включается аварийная световая сигнализация. Ключ при этом должен находиться в замке зажигания. |
| Светодиод в клавише центрального запорного устройства горит приблизительно 2 мин после запирания. |
| Неисправность устройств запирания или отпирания дверей |
Рисунок 1.18. Дествия при неисправности устройства отпирания дверей |
|
|
| Чтобы устранить неисправность устройств отпирания дверей, поверните ключ в замке двери водителя до упора вперед. После этого поверните его обратно в вертикальное положение и выньте (рисунок 1.18). |
| При открытии двери водителя отпираются все двери автомобиля. Для деактивизации устройства противоугонной сигнализации включите зажигание. |
| Чтобы устранить неисправность устройства запирания дверей, откройте дверь переднего пассажира, после чего закройте дверь водителя и нажмите клавишу центрального запорного устройства на средней консоли. Центральным запорным устройством будут заперты все двери. Закройте дверь переднего пассажира. |
| Неисправность центрального запорного устройства |
| Поверните ключ в замке двери водителя вперед до упора. Поверните ключ обратно и выньте его. Остальные двери можно отпереть изнутри, потянув ручки на внутренней стороне дверей (это невозможно при ранее включенном противоугонном устройстве). Багажник и крышка топливного бака при этом остаются запертыми. чтобы выключить устройство противоугонной сигнализации, включите зажигание. |
Рисунок 1.19. Устранение неисправности центрального запорного устройства |
|
|
| Вставьте ключ в отверстие на внутренней стороне двери, над замком, и взведите запор нажатием до ощутимого щелчка, после чего закройте дверь (рисунок 1.19). |
| Повторите эту операцию для всех остальных дверей. Дверь водителя можно запереть также и снаружи с помощью ключа. Отпертую крышку топливного бака запереть невозможно. |
| Закрывание и открывание окон с помощью пульта дистанционного управления |
| В автомобилях с электронным управлением стеклоподъемниками окна можно открыть или закрыть на всех дверях снаружи. |
| Для этого нажимайте соответствующие клавиши на пульте дистанционного управления, пока все окна не откроются или полностью не закроются (рисунок 1.20). |
| Перегрузка электропитания |
| При слишком частом, многократном включении и выключении системы дистанционного управления стеклоподъемниками электропитание центрального запорного устройства может быть кратковременно прервано. Однако, через некоторое время его функции восстанавливаются. |
| Отпирание и запирание багажника |
| Для того чтобы отпереть замок багажника, нажмите на соответствующую кнопку устройства дистанционного управления (рисунок 1.21). |
| Багажник отпирается вместе с центральным замком и может быть открыт нажатием кнопки под планкой для захвата (рисунок 1.22). |
| Для того чтобы запереть замок багажника, нажмите на соответствующую кнопку устройства дистанционного управления (рисунок 1.23). |
| Для того чтобы закрыть багажник, воспользуйтесь ручкой на внутренней стороне двери задка (рисунок 1.24). |
| Не следует ездить с полностью или частично открытой задней дверью, например, при перевозке крупногабаритных грузов, так как в салон могут попадать токсичные выхлопные газы. |
| Монтаж дополнительных принадлежностей на задней двери увеличивает ее массу. В результате при чрезмерной массе задняя дверь не удерживается в открытом положении. |
|
|
| Противоугонная сигнализация |
| Устройство противоугонной сигнализации контролирует: |
| – двери, багажник, капот; |
| – наклон автомобиля, например при поднятии; |
| Для того чтобы противоугонная система включилась, должны быть закрыты все двери, окна, раздвижная крыша и капот. Не позже чем через 15 с после запирания повторно нажмите соответствующую клавишу устройства дистанционного управления (рисунок 1.25). |
| Если включалось зажигание, необходимо открыть и закрыть дверь водителя, чтобы иметь возможность активировать устройство противоугонной сигнализации. |
| Включение без функции контроля салона и наклона автомобиля |
| Закройте багажник и капот. |
Рисунок 1.26. Клавиша частичного отключения функций противоугонной системы |
|
|
| Включите устройство противоугонной сигнализации. Спустя примерно 10 с устройство (без функции контроля салона и наклона автомобиля) активируется. Светодиод на центральной консоли будет мигать до выключения устройства. |
Рисунок 1.27. Отключение функции частичного отключения противоугонной системы |
|
|
| Чтобы отключить функцию частичного отключения противоугонной системы, нажмите на соответствующую клавишу на пульте дистанционного управления или включите зажигание (рисунок 1.27). |
| При неисправности устройства дистанционного управления откройте автомобиль ключом. Поверните ключ в замке до упора вперед, верните его в вертикальное положение и выньте. |
| Если при открытии двери водителя сработает сигнализация, отключите устройство противоугонной сигнализации, включив зажигание. |
| При включенном устройстве противоугонной сигнализации может сработать звуковая (гудок) сигнализация или световая (аварийная световая сигнализация). |
|
|
| Открывание и закрывание капота |
| Для того чтобы открыть капот, потяните ручку отпирания капота со тороны водителя под щитком приборов (рисунок 1.28). |
| Замок отопрется, и капот слегка приоткроется. Верните ручку в исходное положение. |
| На нижней стороне капота находится ручка фиксатора – нажмите ее вверх и откройте капот (рисунок 1.29). |
| Будьте осторожны: грязь или снег, находящиеся на капоте, при открывании могут упасть на лобовое стекло и засорить воздухозаборник. |
|
|
| Капот автоматически удерживается в открытом положении. Для того чтобы закрыть капот, потяните его вниз и дайте захлопнуться. |
| Проверьте фиксацию капота, потянув его за передний край. Если капот не зафиксировался, повторите предыдущую операцию. |
|
